公開日：平成２５年９月１日
ＦＭジャンクラジオ （製作費０円） の製作
今年の７月より、当研究所では久々の大型プロジェクトを開始しています。
このプロジェクトは、当研究所独自の企画、設計による価値の高い開発商品を販売するというもので、今回の製作はその足掛かりとなる実験です。
製作したのは、カーステレオ用のＦＭ／ＡＭチューナーユニットを使用した、ボリューム選局式のラジオです。
チューナーユニットは、ＴＢＨＫ ＣＥＴ−７０００という海外メーカーの製品で、旧式になって廃棄されたカーステレオ（ゴミとして入手）から取り外したものです。
実験の目的は、小型のＦＭ／ＡＭラジオチューナーをＰＩＣマイコンで制御するに当たり、電圧をコントロールして選局できることの実証です。
ラジオの選局回路は、随分昔はバリコンという可変容量コンデンサーを使って同調するものでしたが、近代では可変容量ダイオード（バリキャップ）を使用し、電圧を変動させて選局するという方式に変わっています。
また、ラジオの受信回路は専用ＩＣを使用し、年々実装面積が縮小されています。しかし小型化すると逆に音質が犠牲になるという傾向にあります。
私がこのプロジェクトの一機能として要求するラジオの音質は、１９８０年代のオーディオコンポーネントと同等以上と設定しており、安価な物を使うことは許されません。そこでジャンク品のカーステレオのチューナーを分解して部品集めをしていたところ、LA1787Mという高級なラジオ受信ＩＣを使用したチューナーユニット、ＣＥＴ−７０００を発見し、幸運にもネットから回路図を入手することに成功しました。

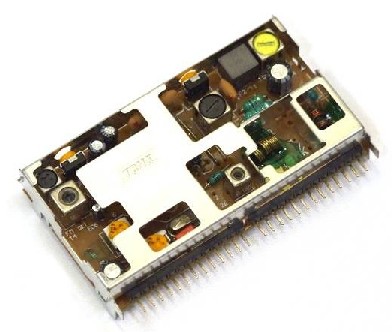

このユニットは、LA1787Mの機能の他にＡＭ／ＦＭ同調、ＡＭ高周波増幅、ＡＭ／ＦＭ ＶＦＯの各回路を小型のシールドパッケージに内蔵し、ピン数は２６ピンです。

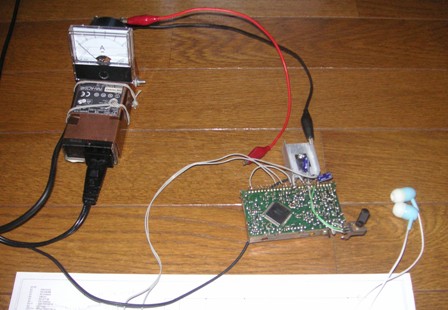

まず、基本動作検証のため、最低限の入力信号を与えてＦＭラジオの音声が出力されるか確認しました。

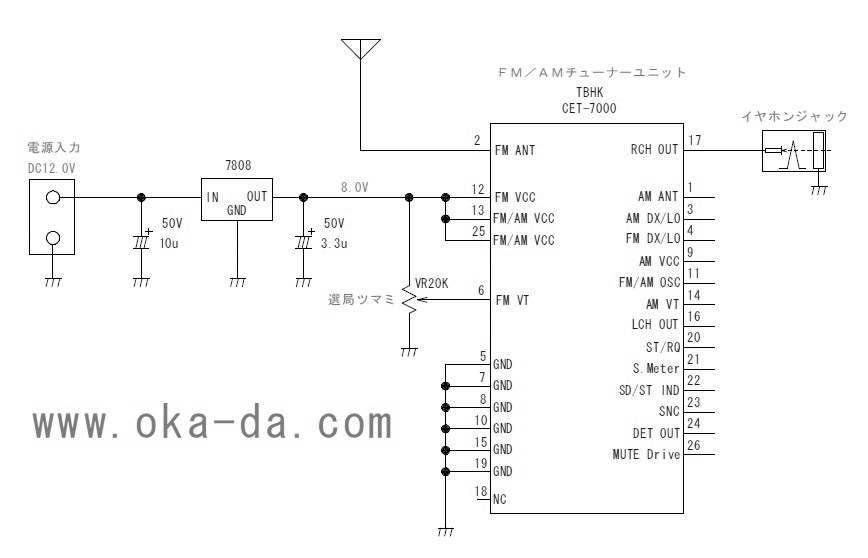

選局には、FM VT端子の入力電圧を０〜８Ｖで可変させるためのボリュームを接続しました。
（接続状況）
PLLではなくボリュームによる選局方式のため、選局がずれ易いが、オーディオコンポーネントのFMチューナーと同じ数のラジオ局が選局できた。イヤホンで聴いても、ポータブルＦＭラジオとは明らかに違う高音質だ。充分な強度の電波を受信すれば、音声に歪みやノイズも無く、目標とする音質は満足している。（音質の検証は、私の所有するオーディオシステムによる。）

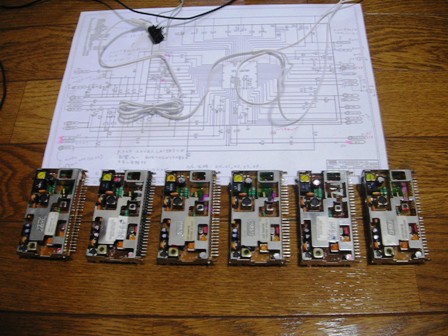

↑これで、今まで集めてきたジャンク状態のチューナーユニットが再生使用できる見通しがついた。今後も在庫を増やす予定だ。
この後、配線をＡＭ受信用につなぎ換え、ＡＭ受信においても仕様を満足する動作が確認されました。
今後は、ＰＩＣマイコンでＶＦＯをコントロールし、ＰＬＬによるデジタル選局システムを作ります。しかしＰＩＣは覚えたてのため長時間の学習が必要です。
ここまでの知識を身に付けるために、ネット上の解説サイトから中間周波数式のラジオ受信回路、ＶＦＯによる選局、ＰＬＬＩＣの使用法など非常に多くの事を学習しました。私はデジタル回路設計技術で身を立てた者ですが、アナログ回路の技術も論理的で面白いですね。
